| 起源の場所 | 中国 |
| ブランド名 | YNH |
| 証明 | UL |
| モデル番号 | 733 |

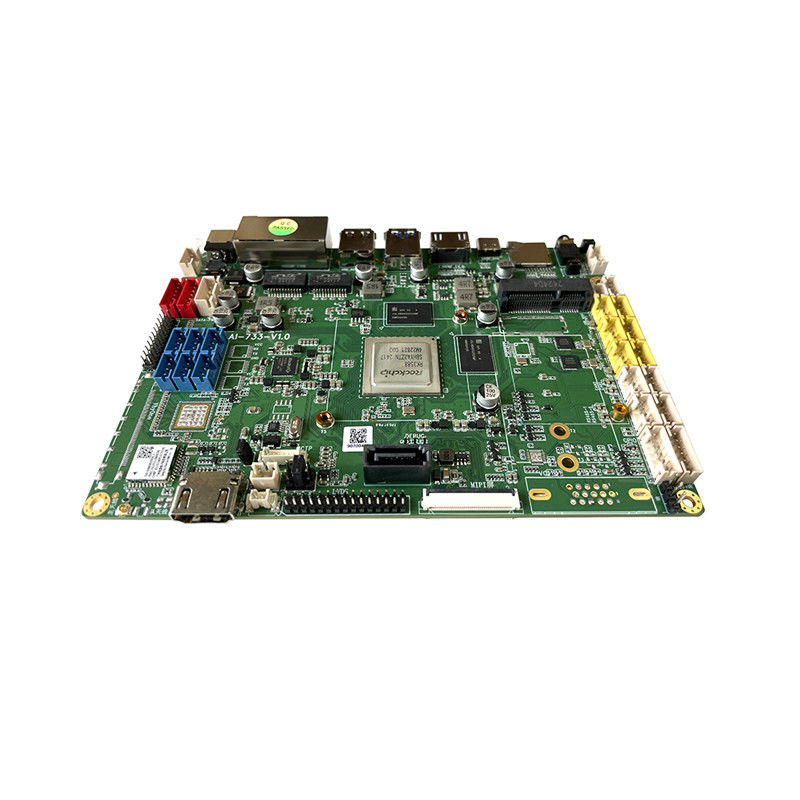

AI-733は,ARM PC,大型画面スプライス,アニメーション,ゲーム,会議タブレット,エッジコンピューティング,工業コンピュータ,テレビプレーヤーの箱スマートNVRなどです
AI-733は,新世代の旗艦8コア64ビットプロセッサであるロックチップRK 3588を使用している.このチップは6TOPSコンピューティングパワーNPUを搭載しており,Android1 2.0/Ubuntu20.04/Debian11を搭載している.0 システム (カーネルは Linux 5.10 ). GPUは,卓越した性能と高コスト性能を有するMali-G610 MC4を使用しています. 8Kビデオエンコーディングと解読,8Kディスプレイ出力,内蔵複数のディスプレイインターフェースをサポートします.,拡張が容易な高速インターフェース (PCIe,TYPE-C,SATA,Gigabit Ethernet) を搭載しています.
図の数字の対応インターフェースは:
| シリアル番号 | ピン定義 |
| 1 | DC-12V電源 |
| 2 | 1000MLAN*2 |
| 3 | USB_HOST |
| 4 | USB3.0_HOST |
| 5 | HDMI TX (HDMI出力) |
| 6 | USB0_OTG(TYPE-C) |
| 7 | TFカード |
| 8 | 音声_アウト |
| 9 | Uboot ボタン(Uboot は Audio_out の後に長いピンで起動できます) |
| 10 | パワーボタン + リセットボタン |
| 11 | スピーカーインターフェース |
| 12 | MIC インターフェース |
| 13 | 4G モジュール インターフェース |
| 14 | M.2 インターフェース選択可能 (5Gモジュール,ハードディスクなど) |
| 15 | USB_HOST(6) |
| 16 | CAN1 |
| 17 | CAN2シリアルポート5で多重接続できます デフォルトでは機能がありません |
| 18 | シリアルポート6 (RS485) |
| 19 | シリアルポート1 (RS485) |
| 20 | GPIO |
| 21 | LED+IR |
| 22 | IRインターフェース |
| 23 | VGAインターフェース選択可能 |
| 24 | MIPI画面インターフェース |
| 25 | DEBUG シリアルポート 2 |
| 26 | SATAハードディスクインターフェース |
| 27 | 2チャネルLVDSスクリーンインターフェース |
| 28 | LVDS-VCC (スクリーン電源ジャンプ) |
| 29 | CTPタッチスクリーンインターフェース(No.48と同じで,1つ選んで) |
| 30 | FAN ファンのコネクタ |
| 31 | RTC-BAT (RTCバッテリーインターフェース) |
| 32 | HDMIIN |
| 33 | Wi-Fi のダブル アンテナ インターフェース |
| 34 | Vbyone インターフェースオプション |
| 35 | シリアルポート7(デフォルトのTTLシリアルポート,オプション RS232) |
| 36 | シリアルポート 0(デフォルトのTTLシリアルポート,オプション RS232) |
| 37 | シリアルポート3(デフォルトのTTLシリアルポート,オプション RS232) |
| 38 | シリアルポート 8(デフォルトのTTLシリアルポート,オプション RS232) |
| 39 | シリアルポート4(デフォルトのTTLシリアルポート,オプション RS232) |
| 40 | シリアルポート 5(デフォルトのTTLシリアルポート,オプション RS232) |
| 41 | 電子機器の画面インターフェース |
| 42 | SATA_PWR(SATAハードディスク電源) |
| 43 | 副画面バックライトインターフェース |
| 44 | メイン画面のバックライトインターフェース |
| 45 | 電源入力インターフェース |
| 46 | SIMカード |
| 47 | MIPI-CAM (MIPI カメラ インターフェース) |
| 48 | CTPタッチスクリーンインターフェイス PFC座席(No.29と同じで,1つ選んで) |
