| 起源の場所 | 中国 |
| ブランド名 | YNH |
| 証明 | UL |
| モデル番号 | 530 |
| Document | YNH-530 Product Specificati...25.pdf |
AI-530は商業用ディスプレイのインテリジェントマザーボードで,一般的には:デジタルサイネージ,セルフサービス端末などに適用される.
AI-530は,ロックチップRK3568クワッドコアプロセッサを使用し,チップは1.0TのコンピューティングパワーNPUを搭載し,Android11.0 /Ubuntu20.04 /Debian 11.0システム (カーネルはLinux 4.19) で装備されています.主周波数 2まで.0 GHz,優れた性能,高コスト性能. GPUはMali-G52を使用し,4K 60fps H.265/H.264/VP9ビデオ解読をサポートし,1080P 100fps H.265/H.264ビデオエンコーディングをサポートする.多チャンネルビデオ出力と入力をサポートデジタルサイネージとセルフサービスターミナル業界におけるあなたの最良の選択です.

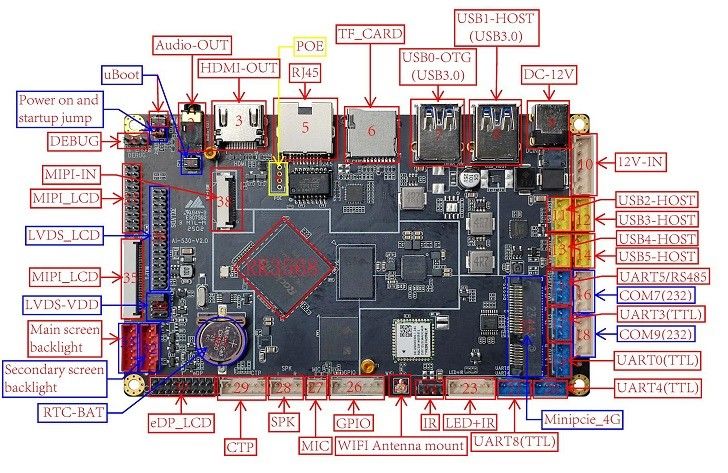

図の数字の対応インターフェースは:
| シリアル番号 | ピン定義 |
| 1 | uブーツアップグレードボタン |
| 2 | オーディオアウトヘッドフォンスタンド |
| 3 | HDMI出力インターフェース |
| 4 | POE ネットワークポート(予約,オプション) |
| 5 | RJ45 ネットワークポート |
| 6 | TFカードスロット |
| 7 | USB0_OTG(USB3で0) |
| 8 | USB1_HOST(USB3で0) |
| 9 | ワシントン DC12Vの電源入力 |
| 10 | 12V電源入力インターフェース |
| 11 | USB2_HOST(USB 2 について0) |
| 12 | USB3_HOST(USB 2 について0) |
| 13 | USB4_HOST(USB 2 について0) |
| 14 | USB5_HOST(USB 2 について0) |
| 15 | UART5/RS485 (デフォルトのTTLシリアルポート)RS485シリアルポート選択可能) |
| 16 | COM について7 (デフォルトではRS232シリアルポート,TTLシリアルポート選択可能) |
| 17 | UART3 (TTLシリアルポート) |
| 18 | COM について9 (RS232シリアルポートをデフォルトで,TTLシリアルポート選択可能) |
| 19 | UART0 (TTLシリアルポート) |
| 20 | UART4 (TTLシリアルポート) |
| 21 | UART8 (TTLシリアルポート) |
| 22 | 4G モジュール PCI-E スロット |
| 23 | LED+IR(スイッチ+リモコンライトボードインターフェース) |
| 24 | IR(リモコン受信インターフェイス) |
| 25 | WIFI アンテナソケット |
| 26 | GPIOインターフェース |
| 27 | MICマイクインターフェース |
| 28 | SPKスピーカーインターフェース |
| 29 | CTP(i2cタッチスクリーンインターフェース) |
| 30 | eDPスクリーンインターフェース |
| 31 | RTCバッテリー保持器 |
| 32 | 副画面バックライトインターフェース |
| 33 | メイン画面バックライトインターフェース |
| 34 | LVDS-VDD(LVDS画面電源のジャンプ) |
| 35 | MIPI画面のFPCインターフェース(MIPI画面インターフェイス37と同じで,二チャンネルLVDS画面インターフェイスで複数接続) |
| 36 | 双チャンネルLVDSスクリーンインターフェース(MIPI画面インターフェイスで複数回) |
| 37 |
MIPI画面ピンインターフェース(MIPI画面FPCインターフェース35号と同じで,二チャンネルLVDSインターフェイスで複数接続されている. MIPI を eDP ボードに追加して eDP インターフェース出力に変換できます) |
| 38 | MIPI-IN(HDMI IN インターフェース) |
| 39 | DEBUGするシリアルポート2 |
| 40 | 電源を入れると,マシンが起動します. |
| 41 | SIMカードスロット |
