| 起源の場所 | 中国 |
| ブランド名 | YNH |
| 証明 | UL |
| モデル番号 | 733 |
AI-733 RK3588 マルチファンクション インテリジェント マザーボード
AI-733は,ARM PC,大型画面スプライス,アニメーション,ゲーム,会議タブレット,エッジコンピューティング,工業コンピュータ,テレビプレーヤーの箱スマートNVRなどです
AI-733は,新世代の旗艦8コア64ビットプロセッサであるロックチップRK 3588を使用している.このチップは6TOPSコンピューティングパワーNPUを搭載しており,Android1 2.0/Ubuntu20.04/Debian11を搭載している.0 システム (カーネルは Linux 5.10 ). GPUは,卓越した性能と高コスト性能を有するMali-G610 MC4を使用しています. 8Kビデオエンコーディングと解読,8Kディスプレイ出力,内蔵複数のディスプレイインターフェースをサポートします.,拡張が容易な高速インターフェース (PCIe,TYPE-C,SATA,Gigabit Ethernet) を搭載しています.

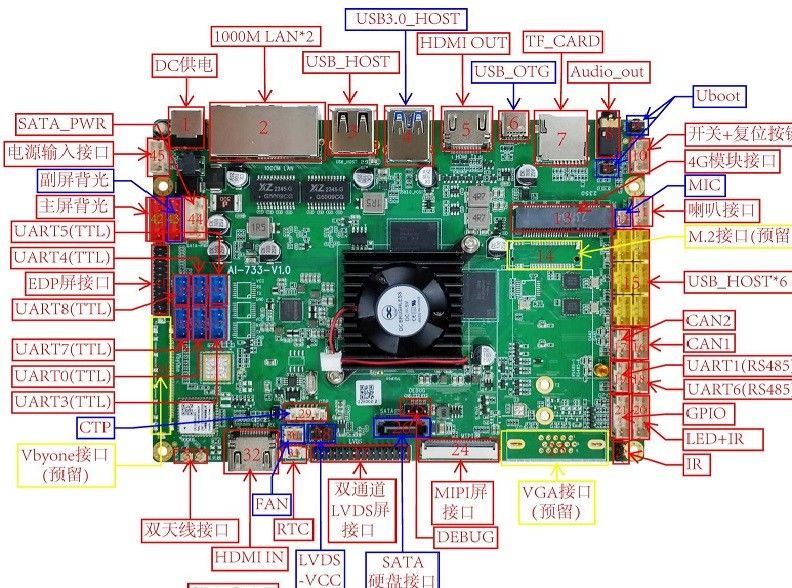

図の数字の対応インターフェースは:
| シリアル番号 | ピン定義 |
| 1 | DC-12V電源 |
| 2 | 1000M LAN*2 |
| 3 | USB_HOST |
| 4 | USB3.0_HOST |
| 5 | HDMI TX (HDMI出力) |
| 6 | USB 0 _OTG (タイプC) |
| 7 | TFカード |
| 8 | 音声_アウト |
| 9 | Uboot ボタン (Audio_out の後に長いピンで起動できます) |
| 10 | パワーボタン + リセットボタン |
| 11 | スピーカーインターフェース |
| 12 | MIC インターフェース |
| 13 | 4G モジュール インターフェース |
| 14 | M.2 インターフェイスオプション (5G モジュール,ハードディスクなど) |
| 15 | USB_HOST (6) |
| 16 | CAN1 |
| 17 | CAN2はオプションで,シリアルポート5でマルチプレックスされています.デフォルトでは機能がありません. |
| 18 | シリアルポート6 (RS485) |
| 19 | シリアルポート1 (RS485) |
| 20 | GPIO |
| 21 | LED+IR |
| 22 | IRインターフェース |
| 23 | VGAインターフェースはオプション |
| 24 | MIPI画面インターフェース |
| 25 | DEBUG シリアルポート 2 |
| 26 | SATAハードディスクインターフェース |
| 27 | 2チャネルLVDSスクリーンインターフェース |
| 28 | LVDS-VCC (スクリーン電源ジャンプ) |
| 29 | CTPタッチスクリーンインターフェース (48号と同じ) |
| 30 | FAN ファンのコネクタ |
| 31 | RTC-BAT (RTCバッテリーインターフェース) |
| 32 | HDMI IN |
| 33 | Wi-Fi のダブル アンテナ インターフェース |
| 34 | Vbyone インターフェースオプション |
| 35 | シリアルポート7 (デフォルトのTTLシリアルポート,オプション RS232) |
| 36 | シリアルポート 0 (デフォルトのTTLシリアルポート,オプション RS232) |
| 37 | シリアルポート3 (デフォルトのTTLシリアルポート,オプション RS232) |
| 38 | シリアルポート8 (デフォルトのTTLシリアルポート,オプション RS232) |
| 39 | シリアルポート4 (デフォルトのTTLシリアルポート,オプション RS232) |
| 40 | シリアルポート 5 (デフォルトのTTLシリアルポート,オプション RS232) |
| 41 | 電子機器の画面インターフェース |
| 42 | SATA_PWR (SATAハードディスク電源) |
| 43 | 2次画面のバックライトインターフェース |
| 44 | メイン画面のバックライトインターフェース |
| 45 | 電源入力インターフェース |
| 46 | SIMカード |
| 47 | MIPI-CAM (MIPIカメラインターフェイス) |
| 48 | CTPタッチスクリーンインターフェイス PFC座席 (29号と同じ) |
